전송 받을 착신지를 최대 8개까지 등록시킬 수 있으며 그 중 0번은 원격서버에 상황을
전송할 수 있고, 제반 동작옵션 및 경보내용은 전화기로 세팅/녹음 할 수 있다.


특히, 입력검출 모드를 설정할 수 있어서 입력에 걸리는 전압의 유무(혹은 접점의 개폐상태)에
따른 상황검출이 가능하고, 각종 장치의 상태를 감시하는 원격감시 및 도난경보 등 다용도로
사용가능 하도록 일반화시킨 4채널 입력의 원격감시장치이다.


또한, 최종모델은 전원스위치를 없애고 리세트와 에디트 버튼을 겸용으로 하고,
정전시에도 경보 및 제어동작을 행할 수 있도록 12V소형 납축전지를 비상전원으로
사용할 수 있도록 했다. (충전을 위해서는 필히 12볼트 비안정 아답터 사용)


■ 기능 및 특징

- 편리한 경보내용 녹음 및 응답설정
   각 감시채널의 비상상태 메시지 내용, 착신지 번호 등록 등 제반 사용자 설정을 전화기로써 행하며,
   전화기는 일반전화용으로 사용하거나 기록 시에만 사용할 수 있다

- 복수전송 및 컴퓨터 집중관리 대응
   음성 메시지 전달을 휴대전화 및 일반전화 7곳(1-7번까지)까지 가능하여 여러 명이 통보를 받을
   용도에 적합하다. 집중관리가 필요할 경우를 대비하여 0번 착신지에 기록된 내용이 있을 경우
   원격지 컴퓨터의 데이터베이스에 상황전송 대응(서버단말기 필요)

- 다양한 사용자 선택 설정
   착신지 등록, 감시채널의 변화지속 설정, 채널의 비상상태 설정, 반복송신 횟수, 반복간격 설정,
   장치ID 설정(000-999)이 가능하며 특히 장치ID는 집중관리를 위한 장치식별 및 해당 수신자가
   자신에 대해 더 이상 새로운 경보가 발생하기 전까지는 재전송을 중지하는 목적으로 사용된다.

- 넓은 감시 입력전압 범위
   감시 채널의 입력전압범위는 직류 및 교류 10V-220V까지이며, 그 이하와 그 이상의 전압감시는
   검출 저항을 사용자가 바꿀 경우 가능하다.

- 정전시 비상운전 대응 12볼트 연축전지 연결가능
   정전시 정전자체를 감시하거나 정전상황에서도 동작을 시키기 위해 충전바테리
   (소형 연축전지:1.2Ah)를 보조전원으로 사용할 수 있고, 충전용 바테리단자에 12볼트를 입력할 경우
   아답터가 없어도 됨.

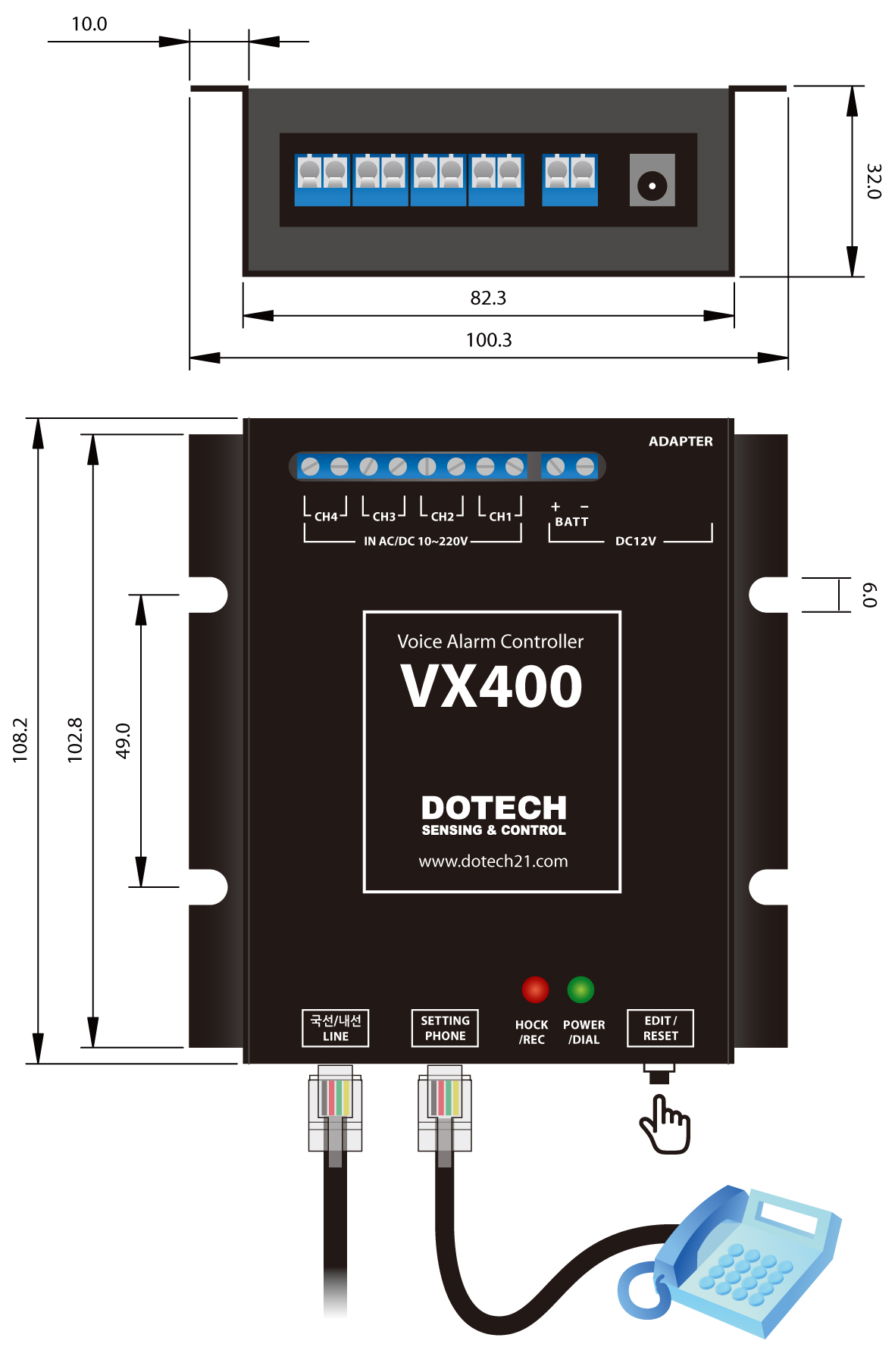

■ 하드웨어 설치 및 외형도

1) 알람 입력방법 및 입력전압범위 : 전압 인가 방식
   (1) 알람 입력방법 : 전압입력이 되어야 하므로 접점(무전원)을 사용하면 동작이 안됨
   (2) 입력전압 범위
        - 표준 : AC/DC 10V~220V
        - 감시대상의 전압출력이 입력전압범위를 초과할 경우 검출저항을 바꾼다.
        - 저항위치는 각 채널의 포토키플러 우측에 있는 두개의 47k인 큰 저항
          ◎ 2~10Vac/dc : 33KΩ으로 교체
          ◎ 220~430Vac/dc : 220KΩ으로 교체

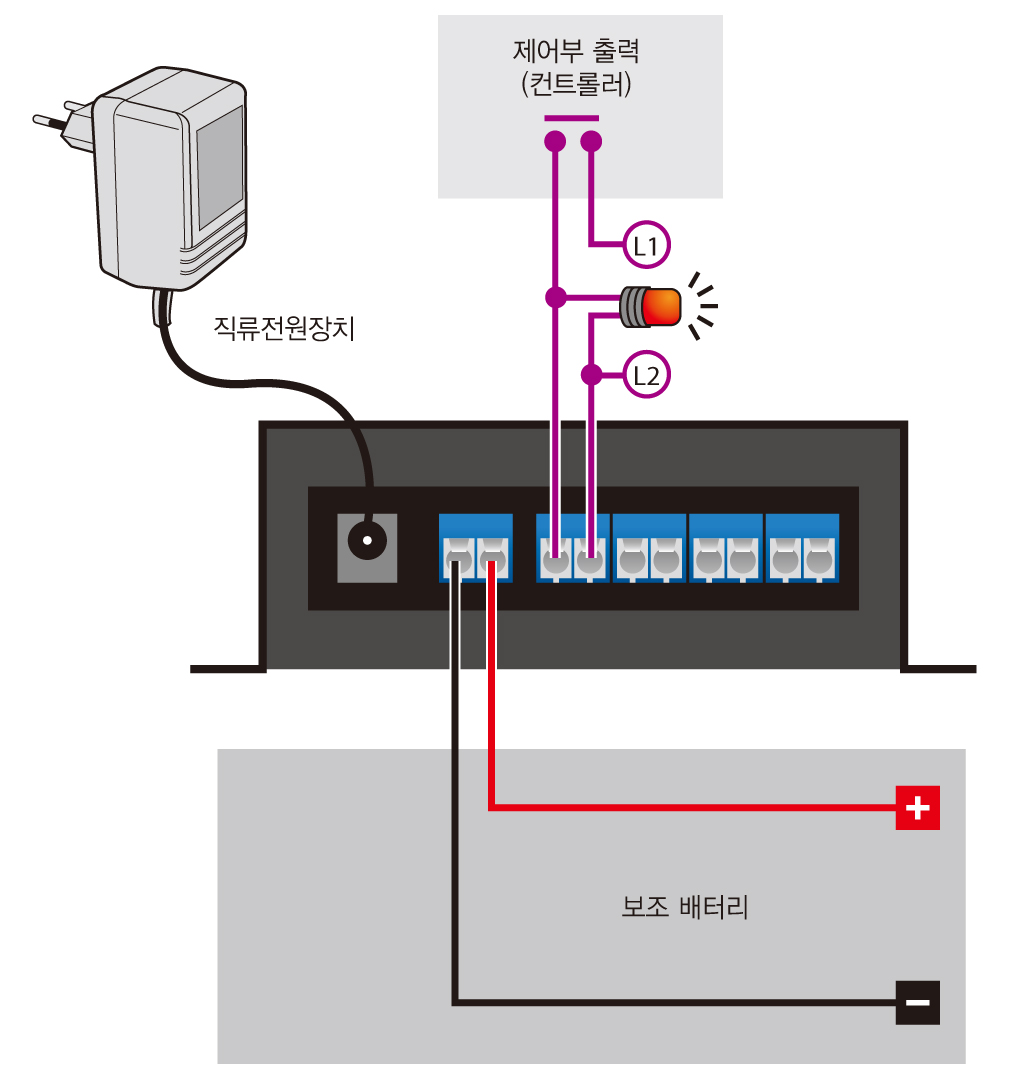

2) 입력대상에 따른 결선
   (1) 전압출력인 감시대상은 감시입력에 바로 결선(예로 경보램프, 전원출력)
   (2) 릴레이접점 출력이라도 접점출력에서 전압이 나올 경우 필히 바로연결

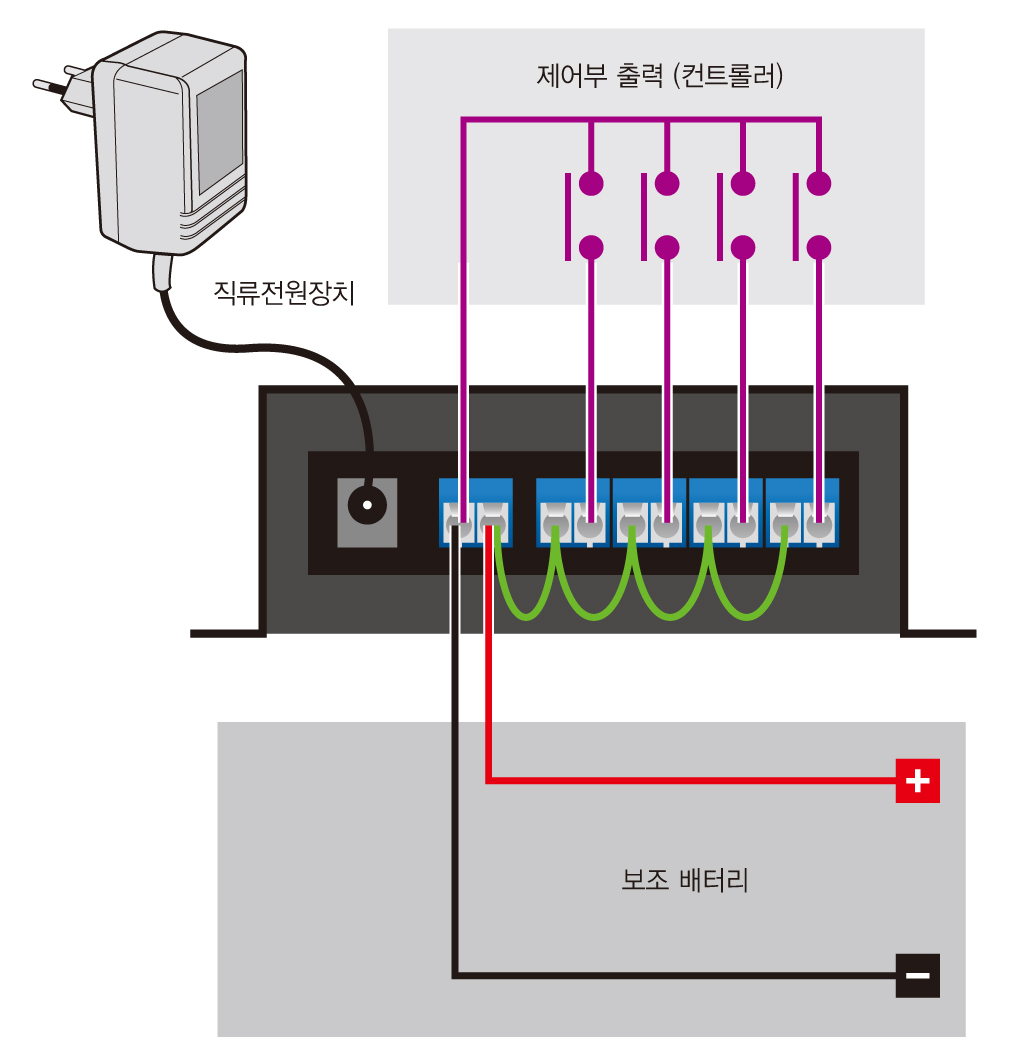

   (3) 감시대상이 릴레이 접점(무전원) 혹은 루프선의 단선/쇼트 검출일 경우
         보조전원(직류/교류 10V-220V)을 점접출력 혹은 루프선에 공급하여 입력
         (보조배터리 단자의 전압을 이용하여도 됨)


3) 장치 설치
    (1) 국선(LINE)연결 잭에 전화국선을 연결.
    (2) 전화기(SETTING PHONE)연결 잭은 일반전화를 사용할 경우 전화기를 연결하고
         그렇지 않을 경우 설정시 연결한 전화기를 분리한다.
    (3) 각 감시입력에 감시대상의 출력(예로 경보램프 출력)을 연결한다
    (4) 경보를 해제하고 재감시를 시킬 경우 [EDIT/RESET]버튼을 짧게 누른다


4) 입력전압이 범위를 초과할 경우
   (1) 감시대상의 전압출력이 입력전압의 범위(직류/교류 10V-220V)를 벗어 날 경우
        검출저항을 바꾼다.
   (2) 저항위치는 각 채널의 포토커플러 우측에 있는 두 개의 47K인 큰 저항
        - 2-10Vac/dc : 3.3K로 교체
        - 220-430Vac/dc : 220K로 교체

■ 주요기능

- 제상기능(자동/수동), 팬제어 기능, 효율화된 지연기능
- 고내온도센서 1개, 제상복귀용 센서1개 사용 가능
- 고온(저온) 알람출력기능, 고내온도전송출력기능(4~20mA)


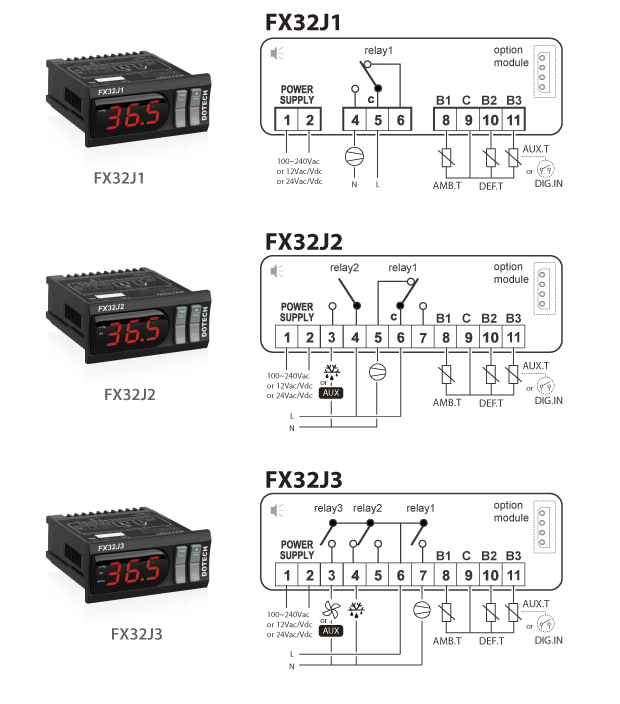

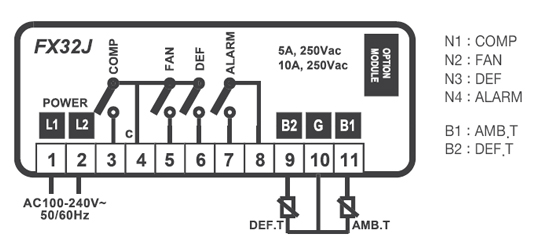

■ 입출력사양

- 릴레이출력 4점
- 온도센서입력 2점


■ 일반사양

- AC100 - 240V ~, 50/60Hz, MAX 4VA, 스크류볼트 단자대 사용


FX32J - 00 : 기본모델
FX32J - A1 : 4~20mA 전송출력모델 (연결케이블제공)
FX32J - R4 : RS485 통신모델 (Modbus RTU/ASCII) (통신케이블제공)
FX32J - L1 : 레코더용 프린터 적용모델
FX32J - L2 : 데이터 로거 기능 추가 모델
FXP - 60 : FX32J-L1전용 레코딩 프린터 (전원아답터, 연결케이블 제공)

※ FX32J에는 전용온도센서(DPR-TH1-ET) 1개가 기본 포함되어 있습니다.
   추가 센서가 필요하신 경우에는 별도 구매가 가능합니다.

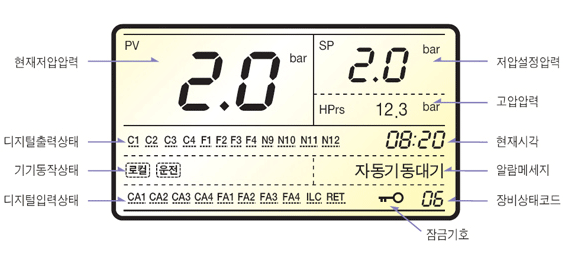

■ 화면구성




for Multi Compressor Controller

- Multi Condensing Unit의 Rack Control 에 적합.
- 최대 8개의 콤프와 8개의 응축팬 제어 기능. (기본 4 Comp + 4 Condensor)
- 효율적인 대수제어 기능 (개별 ON/OFF 값, 스텝간 ON/OFF값 설정)
- 완벽한 균등제어 기능 (개별 운전누적시간에 의한 1시간 이내의 균등제어)
- 압력제어 / 온도제어 설정기능 (흡입압력, 토출압력 개별 및 연동제어)
- 강력한 트립경보이력/상태 저장 및 조회기능(최대 200개)
- 최적의 Condensig Fan Speed Control 기능 내장. (4~20mA PID제어).
- 전송출력기능 내장 (압력전송, 온도전송)
- MODBUS Protocol 의 RS485 방식 통신기능을 이용한 PC 모니터링 시스템 가능


■ 적용분야
- Multi Condensing Unit
- Multi Compress Control

■ 제품구성(압력제어용)
- 콘트롤러: DX260-00
- 저압압력센서: DP506.930A, -1~9bar, 4~20mA
- 고압압력센서: DP506.933A, 0~30bar, 4~20mA
- 전원트랜스: 24069001,  AC220V TO AC24V, 30VA

■ 제품구성(온도제어용)
- 콘트롤러: DX260-00
- 온도센서: DPR-TH01, NTC5KOHM, -50~100'C
- 전원트랜스: 24069001,  AC220V TO AC24V, 30VA

■ 화면구성


for Air-Source HeatPump Controller

UIC DX540H은 마이크로프로세서 기반으로 하여, 냉매 압축기의 효율적인 운전을 수행하는
최첨단 전자제어장치로 히트펌프 냉매 압축기의 운전을 집중적으로 관리하고 있으며,
용량조정 타이밍을 판단, 제어하여 에너지 절감을 도모하거나, 경보를 울려 문제의 발생을 미연에
방지하거나, 필요한 유지보수 정보를 알려주는 시스템입니다.
다시 말해, UIC-DX540H은 설정된 조건과 기계의 작동상황에 따라 자동적으로 최상의 운전(제어)을
수행합니다.

- 고 신뢰성의 RISC MICOM 채택.
- 한눈에 들어오는 한글/영문/중문 표현이 가능한 대형 그래픽 LCD 적용.
- 트립경보이력을 160개 까지 저장(비휘발성)하여 유지보수 및 장비의 트러블 원인 분석이 쉬움.
- 다양한 형태로의 변형이 가능한 8가지 소스의 조합으로 이루어 내는 최상의 제상시점 연산 기능.
- 외기습도, 실외기 차압등을 이용한 연동제상감지기능.
- 주간타이머 내장으로 절약운전을 자동화 할 수 있음.
- 다양한 아날로그 전송출력기능이 있어 확장에 용이.
- 순환펌프 자동경제 운전 기능, 역싸이클제상운전기능.
- 브라인펌프를 이용한 제상운전기능.
- 시스템이 자동으로 연산하여, 유지보수 및 소모품 교환시기 알림기능을 기본으로 제 공.
- 흡입온도, 물온도, 증발온도 등의 상태 접점 출력 4점 추가 지원 (디지털 온도 조절기기능)


■ 적용분야

- 공기열원 히트펌프
